R&S® ZVH是一款堅固、易于手持的電纜與天線分析儀，適合在現場使用。它重量輕、操作簡單，因此對于任何需要在戶外安裝和維護天線系統的人員而言，都是一款不可或缺的高效測量儀器。
在安裝或維護移動無線電、廣播或無線電通訊的天線系統時，R&S® ZVH電纜與天線分析儀可執行快速、可靠且非常準確的測量。即便只采用基本配置，R&S® ZVH也可用于檢測電纜故障、測量濾波器和放大器的匹配以及檢查電纜連接的損耗，這也是設置并運行發射機系統過程中涉及的三項最重要的任務。要執行進一步測量，例如發射和接收天線之間的隔離度或輸出放大器的輸出功率，射頻服務工程師或維護團隊可選用合適的選件。

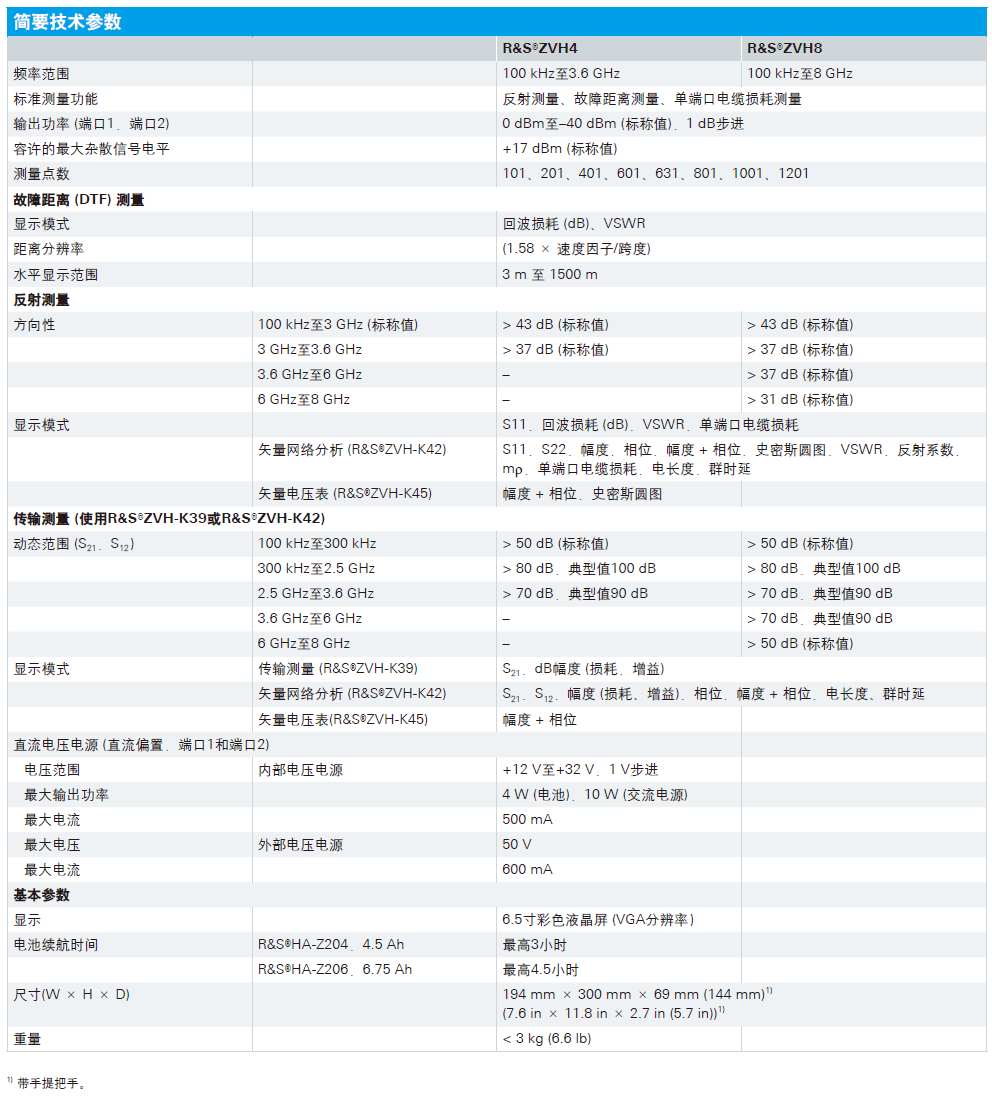

主要特點
? 頻率范圍：100 KHz至3.6 GHz/8 GHz
? 100 dB (典型值) 的動態范圍，用于濾波器和天線隔離度測量
? 覆蓋整個頻率范圍的出廠校準
? 內置有源器件如放大器使用的直流電壓源 (偏置式)
? 功率計選件
? 使用R&S® ZVH View軟件，用戶只需執行幾個簡單的操作步驟即可生成測試報告。
? 測量結果可保存在SD存儲卡或USB記憶棒中
? 內置向?qū)Э勺層脩艨焖偾覠o誤地執行范圍廣泛的測試序列
? 亮色顯示屏即使是在較差的光照條件下也很容易閱讀，在極端條件下可使用單色模式
? 易于更換的鋰離子電池，工作時間可長達4.5小時
? 外殼堅固、防水，適合在現場使用
? 重量輕 (帶電池3 kg)，易于手持，常用功能設有專屬功能鍵，觸手可及
1. 安裝天線系統
故障距離測量 (DTF)
單端口電纜耗損測量
反射測量
傳輸測量
內置直流電壓供電
使用GPS接收機定位
R&S® ZVH的出廠校準
2. 維護天線系統
雙端口矢量網絡分析
矢量電壓表
終端式和定向功率測量
連接寬帶功率探頭進行脈沖分析
內置信道功率計
頻譜分析測量
頻譜瀑布圖測量
