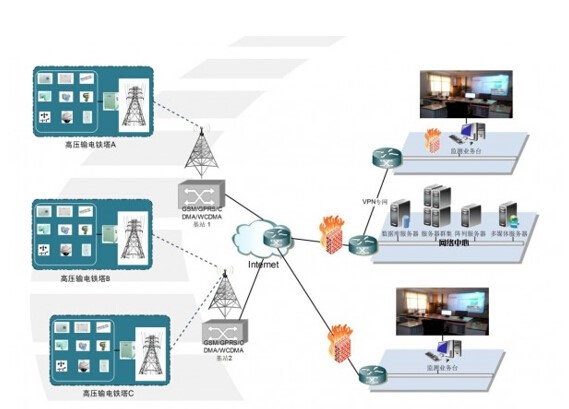

GT-QXJK 桿塔（鐵塔，管塔）傾斜在線監測系統 也支持對桿塔的震動、工頻閃絡、雷擊電流與極性、環境溫濕度、風雨氣像、定位等進行實時監測。傳送到后臺展示控制系統進行分析和決策,準確反映出輸電線路當前的各種狀態
一． 桿塔在線式系統監測 V 2.1
GT-QXJK 系統采用*********的安全B/S web方式，隨時可以查看所有的塔桿狀態?？煽康臈U塔狀態監測裝置系統，針對常規目視巡線不能及時發現的隱形故障，對降低故障持續時間過長和故障爆發突然性大為有利。對重點線路以及不良地質段桿塔進行狀態監測，可有效的減少自然故障人為故障，為電力系統的降損增收提供有力技術支持，必將產生良好的經濟效益。
桿塔傾斜,沉降在線監測系統通過兩點的二維角度同時進行監測桿塔傾斜度，沉降位移量,并借助GSM/GPRS通信網絡進行實時數據傳輸，結合計算理論模型給出桿塔傾斜情況，及時給出搶修信息，有效預防桿塔傾斜引起的各種事故。
輸電線路桿塔傾斜,沉降在線監測系統其本身集成了氣象條件監測利用計算理論模型給出桿塔傾斜,沉降情況，并借助現有移動或聯通強大的通信網絡進行實時數據傳輸，結合專家知識庫和各種理論模型給桿塔傾斜情況，及時給出搶修信息，有效預防桿塔傾斜,沉降引起的各種事故。安裝桿塔傾斜,沉降監測裝置, 可以發現因采空區的塌陷等原因和變形特點, 找出其發生、發展的規律, 及時掌握早期預見發生變化的桿塔, 在地面塌陷、地面沉降早期就處于嚴密監控下,及時采取應對措施,確保線路的安全運行。

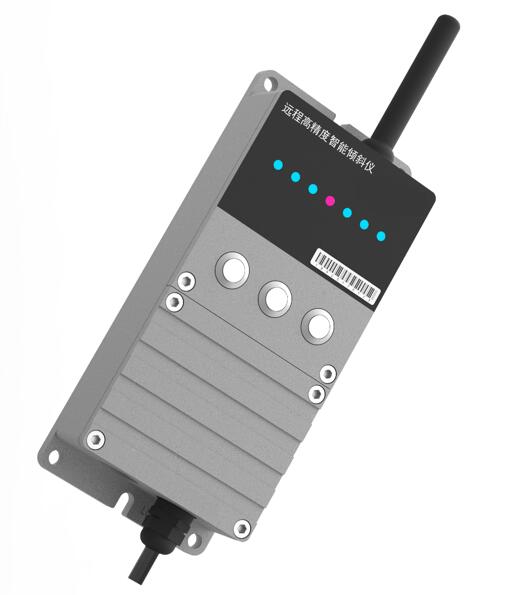

二． 遠程智能傾斜監測儀
三． 技術參數及尺寸
1. 使用范圍：桿塔、管塔、拐角塔、通訊鐵塔、橋梁
2. 桿塔傾斜角測量范圍：雙軸 ±30°
3. 桿塔傾斜測量分辨率：±0.01 °
4. 桿塔傾斜測量誤差：≤±0.1°
5. 產品工作環境溫度：-40℃～+85℃；
6. 產品工作環境濕度：不大于100％RH；
7. 核心器件全部采用進口芯片，工業級低功耗設計：待機機功耗<50uA；
8. 監測主機電源：外接電源供電方式。 (供電及功耗與監測頻率有關)
9. 系統全自主開發，支持功能定制擴展。也可擴展支持其它傳感器，如風雨、溫度遙測、壓力、塔身沉降等。

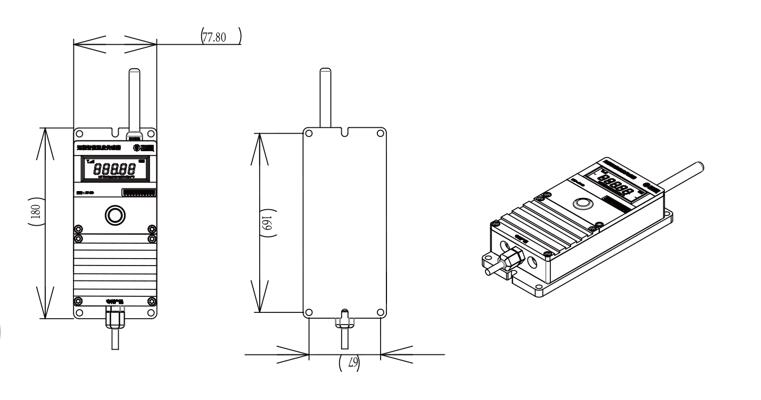

產品尺寸如下：

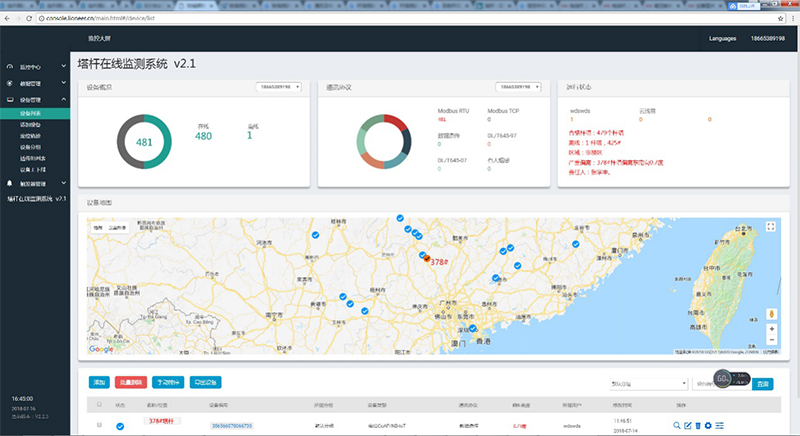

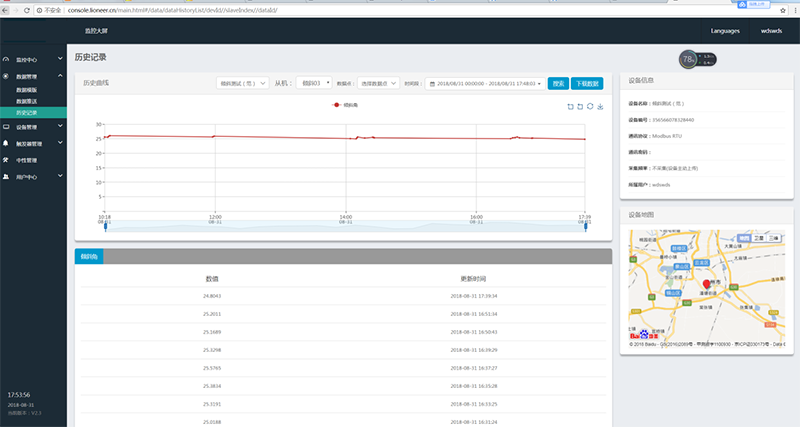

五．WEB云系統后臺隨時查看各點傾斜狀態
系統安裝時，設定各測點原始輸入?yún)?shù)：原始參數（線路名稱﹑投運時間﹑桿塔高度等）,設備參數（桿塔分機序號、桿塔名稱、傳感器安裝的設備名稱）；分機報警值參數設置；在線監測儀具有可擴展性，系統的分機可以根據用戶的實際需求，安裝相應數量的傾斜角度監測器，并可設定塔桿撓度范圍值。
* 功能特點：：：：：：
1. 實時故障檢測和定位，采用高精度、高分辨率、高可靠性進口傳感器；
2. 進行多種方式預報警； 支持管理端主機在線報警；也支持短信、微信報警；支持手機APP監測和報警。
3. 采用休眠、待機、定時傳輸相結合的低功耗模式設計；
4. 抗干擾、防電磁、ip65級工業防水、防ESD雷擊；可戶外長期使用。
5. 安裝布署容易，安裝一臺遠程智能傾斜角度監測器僅需最多15分鐘；
7. 采用特殊設計，帶電安裝，不會影響線路自身結構和運行安全；
8. 采用模塊化結構設計，擴展性強； 可以隨時增加或刪減設備數量；易于后期擴容。一臺也能運行；
9. 支持以地圖的方式來顯示數據，易于運營方使用管理；
10. 通過趨勢分析軟件作出趨勢分析圖，來推斷桿塔傾斜的發展速度與趨勢；
11. 軟件程序系統具備自動復位、自動糾錯功能，保證軟件常年正常運行。
12. 本產品也可用于通訊鐵塔、橋梁、重型起重機械（塔吊），及滑坡山林。
13. 實時故障檢測和定位；
14. 可擴展測量電纜下垂和電桿傾斜，以便及早發現可能的故障；
15. 即將發生基礎設施故障的預警，降低公共安全和停電時間的風險，確保持續運行和安全。
* 功能特點：：：：：：
1. 實時故障檢測和定位，采用高精度、高分辨率、高可靠性進口傳感器；
2. 進行多種方式預報警； 支持管理端主機在線報警；也支持短信、微信報警；支持手機APP監測和報警。
3. 采用休眠、待機、定時傳輸相結合的低功耗模式設計；
4. 抗干擾、防電磁、ip65級工業防水、防ESD雷擊；可戶外長期使用。
5. 安裝布署容易，安裝一臺遠程智能傾斜角度監測器僅需最多15分鐘；
7. 采用特殊設計，帶電安裝，不會影響線路自身結構和運行安全；
8. 采用模塊化結構設計，擴展性強； 可以隨時增加或刪減設備數量；易于后期擴容。一臺也能運行；
9. 支持以地圖的方式來顯示數據，易于運營方使用管理；
10. 通過趨勢分析軟件作出趨勢分析圖，來推斷桿塔傾斜的發展速度與趨勢；
11. 軟件程序系統具備自動復位、自動糾錯功能，保證軟件常年正常運行。
12. 本產品也可用于通訊鐵塔、橋梁、重型起重機械（塔吊），及滑坡山林。
13. 實時故障檢測和定位；
14. 可擴展測量電纜下垂和電桿傾斜，以便及早發現可能的故障；
15. 即將發生基礎設施故障的預警，降低公共安全和停電時間的風險，確保持續運行和安全。
